Гаражные секционные ворота ZAIGER серии Classic ECO

ZAIGER

Описание:
Гаражные ворота серии Classic ECO предназначены для эксплуатации на объектах бытового сектора и частного домовладения. Отличаются экономичной комплектацией, позволяющей сэкономить при покупке ворот.

Параметры ворот серий Classic ECO

Конструкция ворот ZAIGER ECO стандартный тип подъёма

Технические характеристики

Сэндвич-панели

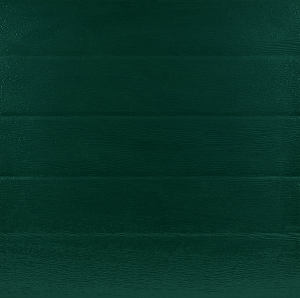

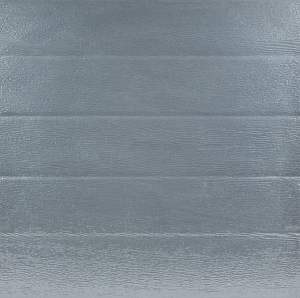

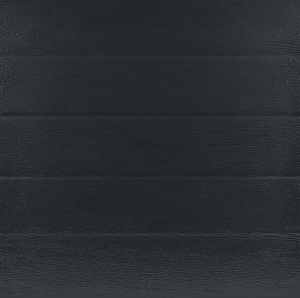

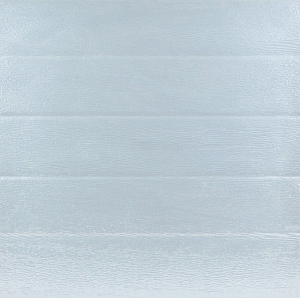

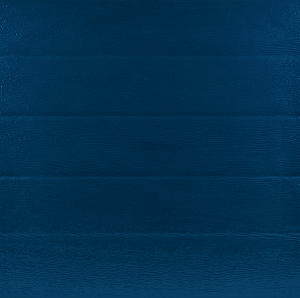

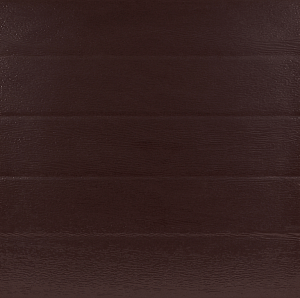

Стандартные цвета сэндвич-панелей (панели имеют текстуру "дерево")

Параметры ворот серий Classic ECO

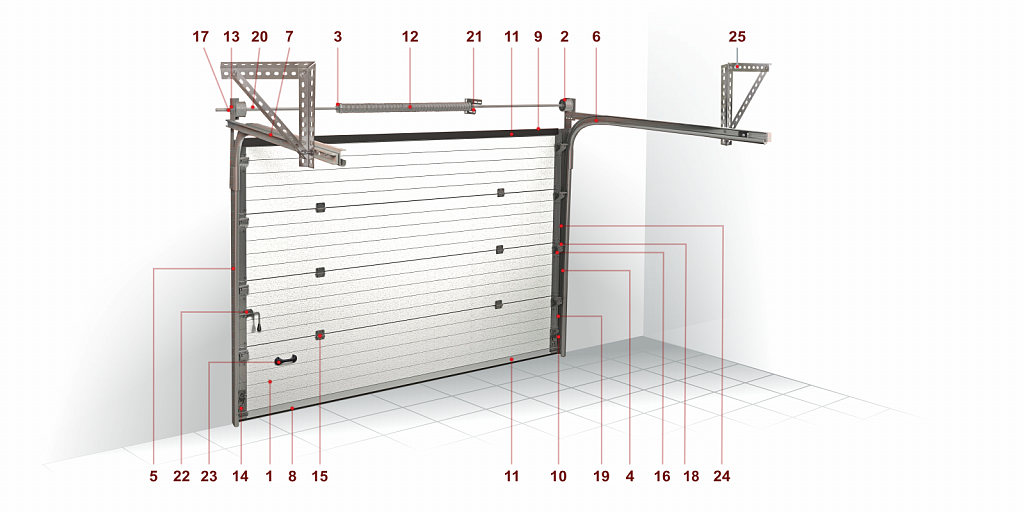

Конструкция ворот ZAIGER ECO стандартный тип подъёма

Конструкция ворот простая и практичная. Сэндвич-панели подвижно соединяются между собой петлями, по их краям установлены ролики, которые при открывании ворот движутся по направляющим, установленным по бокам проема ворот. При открывании ворота поднимаются вверх и за счет подвижного соединения панелей, полотно ворот поднимается под потолок, переходя из вертикальной плоскости в горизонтальную. При закрывании все происходит в обратном направлении.

1. Сэндвич-панель
2. Барабан
3. Окончание пружины
4. Направляющая вертикальная
5. Стойка угловая
6. Изгиб горизонтальной направляющей
7. С-профиль
8. Уплотнитель нижний
9. Уплотнитель верхний
10. Уплотнитель боковой
11. Профиль нижний/верхний
12. Пружина торсионная
13. Кронштейн опорный концевой
14. Кронштейн нижний угловой
15. Петля внутренняя
16. Опора боковая
17. Подшипник
18. Ролик
19. Трос стальной
20. Вал
21. Кронштейн опорный внутренний
22. Задвижка облегченная
23. Ручка облегченная
24. Крышка боковая
25. Уголок монтажный

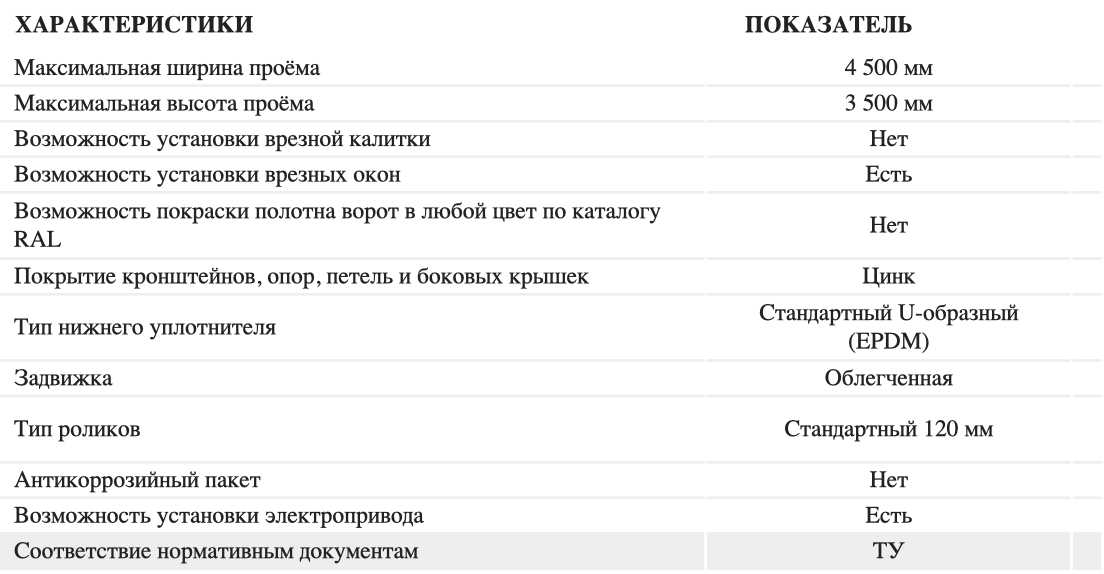

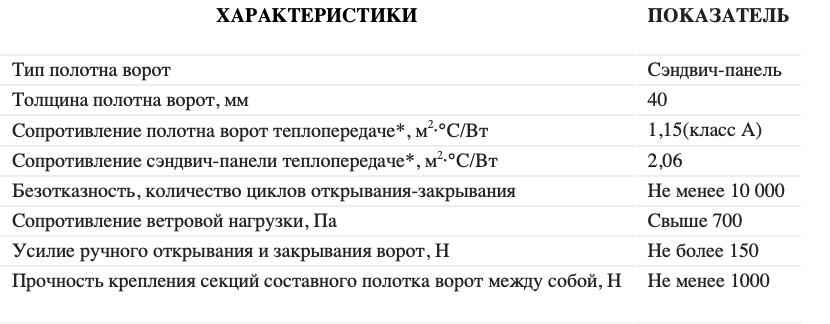

Технические характеристики

• - Значение зависит от размера ворот, в таблице указано значение для ворот размером 2500×2200 мм.
• ВНИМАНИЕ! При эксплуатации ворот из сэндвич-панелей в экстремальных** температурных условиях возможно выгибание полотна и, как следствие, ухудшение технических характеристик конструкции, вплоть до полной потери работоспособности.
• ** - к экстремальным температурным условиям относятся случаи, когда между температурами наружных и внутренних стальных листов сэндвич-панелей существует сильное различие (более 40°С). В зоне риска в зимнее время оказываются ворота, эксплуатируемые в отапливаемых гаражах, а в летнее время — ворота темных цветов, установленные на солнечной стороне.

Сэндвич-панели

В воротах ZAIGER применяются сэндвич-панели, производимые в России. Эти панели полностью соответствует Российскому ГОСТ Р 59 685−202 и Европейскому стандарту EN 13 241−1.

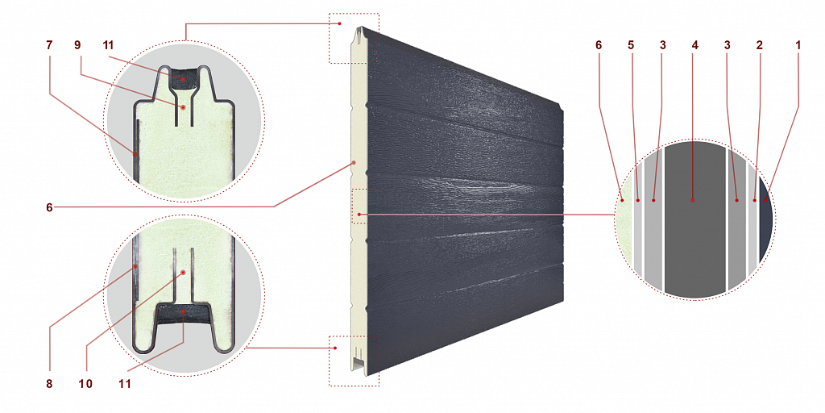

1. Наружное покрытие сэндвич-панели
2. Грунтовое покрытие (5 мкм)
3. Цинковое покрытие (20 мкм)
4. Стальной лист (0,45 мм)
5. Адгезионный лак (5 мкм)
6. Пенополиуретан
7. Верхняя усиливающая стальная пластина
8. Нижняя усиливающая стальная пластина
9. Верхний терморазрыв
10. Нижний терморазрыв
11. Вспененный негигроскопичный уплотнитель

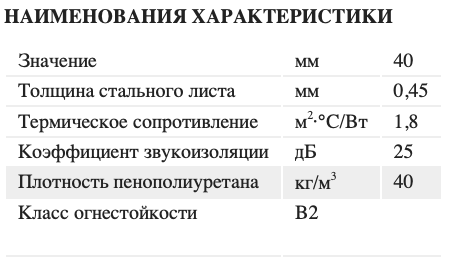

• Толщина панели 40 мм соответствует требованиям ГОСТ 31 174−2000 и обеспечивает стабильную и устойчивую термоизоляцию в диапазоне от +70 до -50°С.
• Внутренний и наружный лист сэндвич-панели изготавливаются из оцинкованной стали толщиной 0,45 мм, на которую, с двух сторон, нанесен защитно-декоративный слой полиэстера толщиной 25 мкм. Наружные стороны сэндвич-панели защищены от случайных повреждений полиэтиленовой пленкой. Пленку необходимо незамедлительно удалить после монтажа изделия.

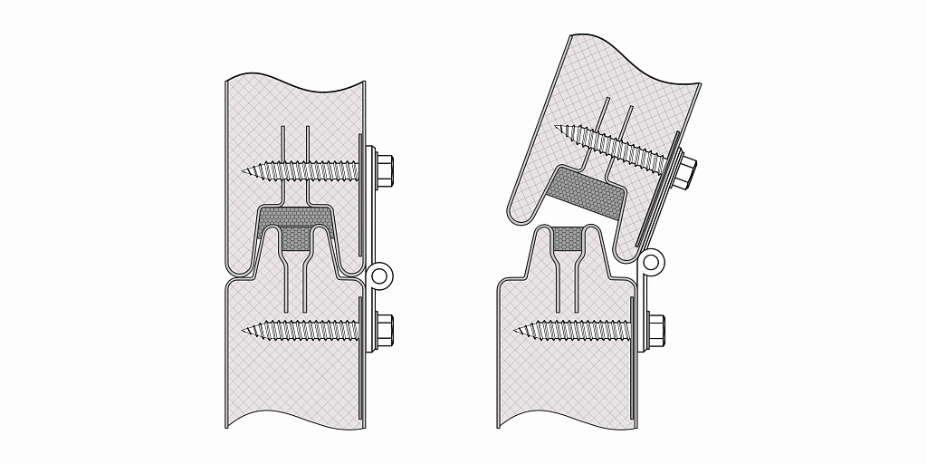

• Узел соединения сэндвич-панелей сконструирован таким образом, чтобы обеспечить их плотный контакт за счет глубокого проникновения нижней панели в верхнюю и одновременно исключить возможность расклинивания верхней панели за счет фиксации ее терморазрыва саморезами/

Терморазрыв между внутренним и внешним металлическими листами сэндвич-панели устраняет мостик холода: возрастает сопротивление теплопередаче, снижается вероятность промерзания стыков сэндвич-панелей и образования конденсата на их поверхности.
