Гаражные секционные ворота DoorHan из стальных сэндвич-панелей с торсионным механизмом RSD02

DoorHan

Описание:
Гаражные ворота серии RSD02 имеют проверенную годами конструкцию. Они рассчитаны на установку в проемы как небольших, так и средних размеров, могут быть оснащены панорамными секциями, окнами или врезанной в полотно калиткой. Возможно исполнение ворот с щитом из алюминиевых панелей.

Зона применения

Приемущества

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей панели

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

Частный сектор: объекты с повышенной интенсивностью открывания и высокими требованиями к ресурсу ворот.

Приемущества

• ТЕПЛОЭФФЕКТИВНОСТЬ
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
• УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.
• ПОЛНОСТЬЮ РОССИЙСКОЕ ПРОИЗВОДСТВО
Ворота полностью изготовлены в России на собственных заводах концерна DoorHan с учетом особенностей российских условий эксплуатации.
• СООТВЕТСТВИЕ ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31 174–2017, «Ворота металлические».
• КОРРОЗИОННАЯ СТОЙКОСТЬ
Ворота отличаются повышенной коррозионной стойкостью за счет использования алюминиевых сэндвич-панелей (опция).

Дизайн панелей

Доска (внешняя сторона, стальная и алюминиевая панели)

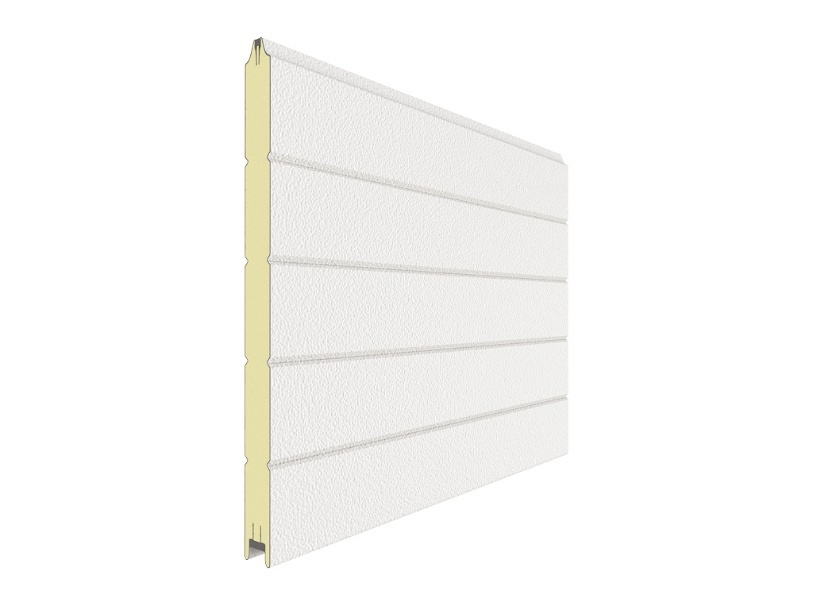

Горизонтальная полоса (внешняя сторона, стальная панель)

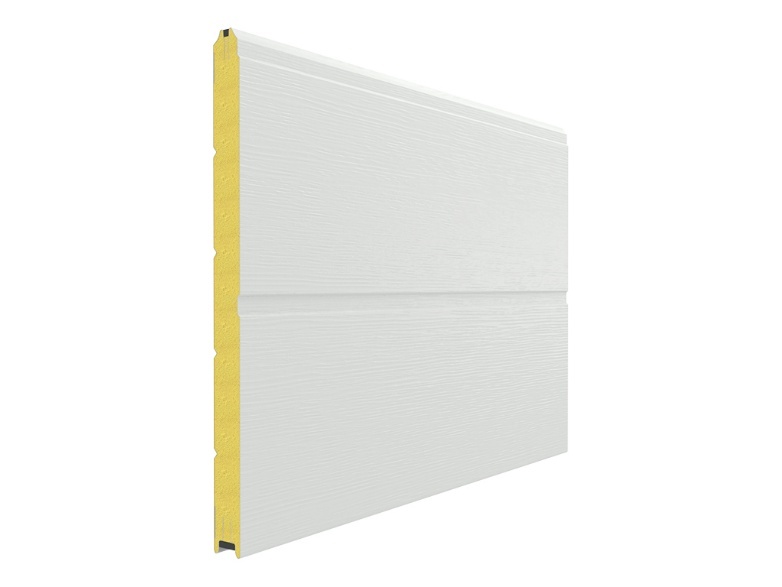

Широкая центральная полоса (внешняя сторона, стальная панель)

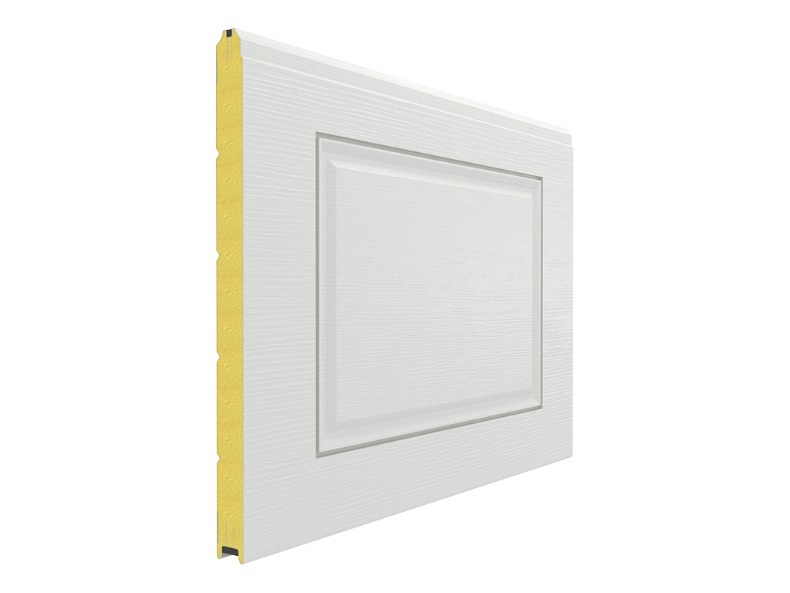

Филенка (внешняя сторона, стальная панель)

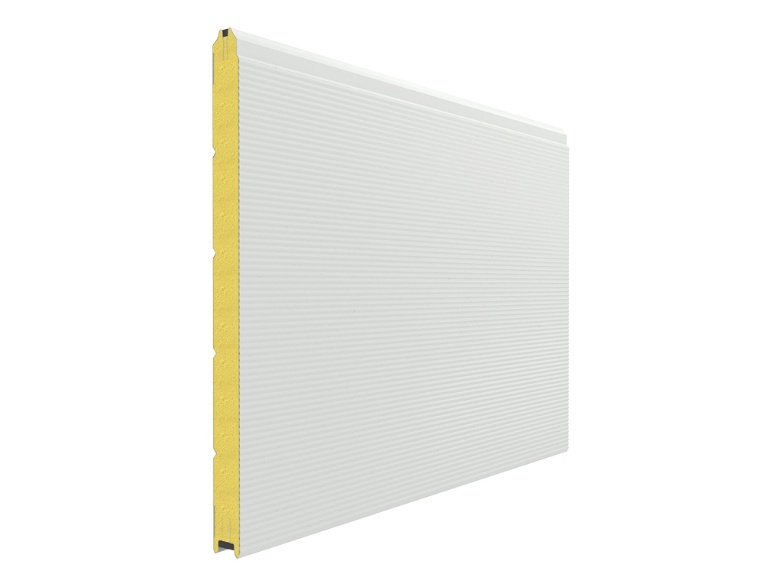

Волна (внешняя сторона, стальная панель)

Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)

Тип поверхности

Под дерево (внешняя сторона, стальная и алюминиевая панели)

Stucco (внутренняя сторона, стальная и алюминиевая панели)

Цвета лицевых поверхностей панели

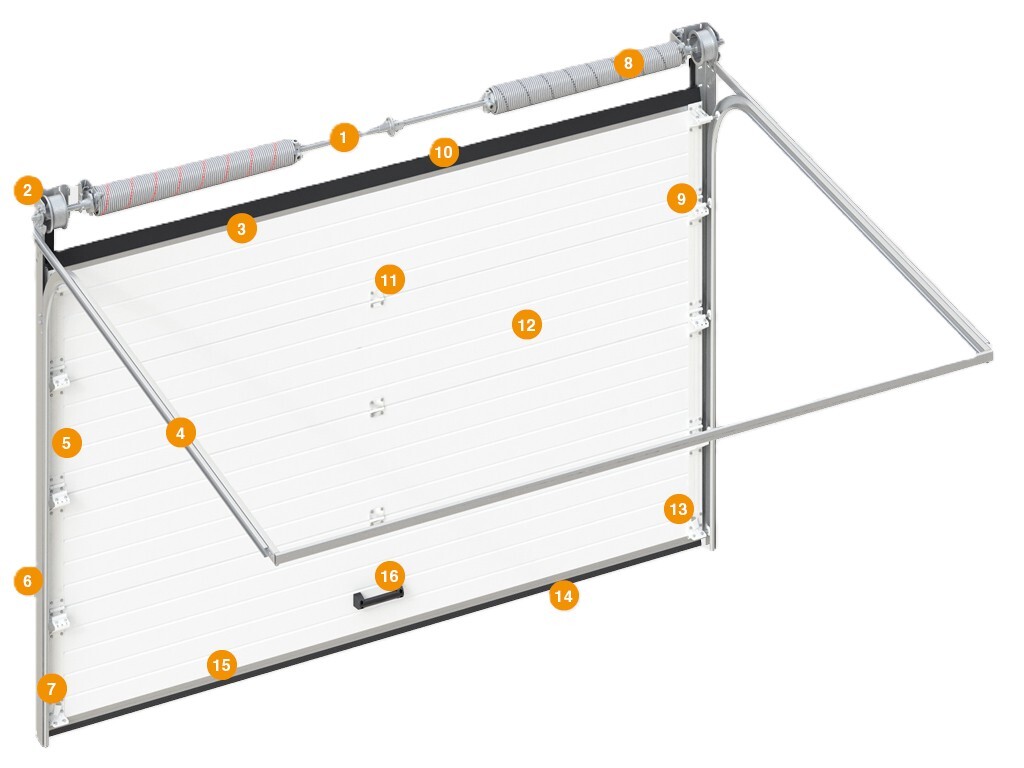

Конструкция

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля
12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Нижний профиль
16. Ручка

Подготовка строительного объекта

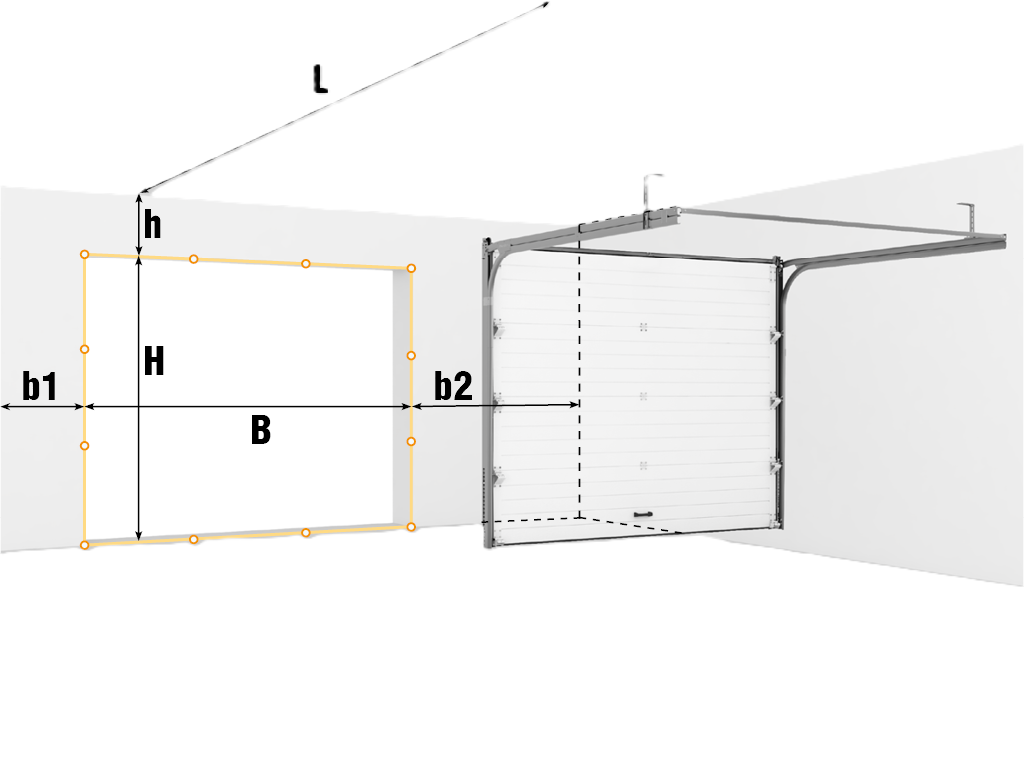

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
