Гаражные секционные ворота DoorHan из алюминиевых сэндвич-панелей с пружинами растяжения RSD01LUX

DoorHan

Описание:
Секционные ворота данной серии предназначены для перекрытия проемов в гаражах, бытовых и технических помещениях с минимальными пристенками и притолокой. Использование алюминиевых панелей гарантирует высокие антикоррозионные свойства и легкость конструкции. Ворота RSD01LUX можно заказать на всей территории России с минимальным сроком исполнения заказа.

Зона применения

Приемущества

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей панели

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и сроку эксплуатации ворот.

Приемущества

• МИНИМАЛЬНЫЕ СРОКИ ИЗГОТОВЛЕНИЯ
Постоянное наличие комплектующих в регионах и оптимизированная технология производства обеспечивают сроки изготовления ворот от одного часа.
• ПРИВЛЕКАТЕЛЬНАЯ ЦЕНА
Простота конструкции и полный цикл производства всех комплектующих позволяют поддерживать цену на данную модель ворот на конкурентном уровне.
• КОРРОЗИОННАЯ СТОЙКОСТЬ
Стойкая к негативным воздействиям алюминиевая сэндвич-панель с полиэфирным покрытием обеспечивает коррозионную стойкость и прочность полотна ворот.
• ПРОСТОЙ МОНТАЖ
Простой и быстрый монтаж благодаря оптимальнму количеству элементов и наличию всех необходимых монтажных отверстий.

Дизайн панелей

Доска (наружная сторона панели)

Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

Под дерево (внешняя сторона)

Stucco (внутренняя сторона)

Цвета лицевых поверхностей панели

RAL 9003 (белый)

RAL 8017 (коричнево-красный)

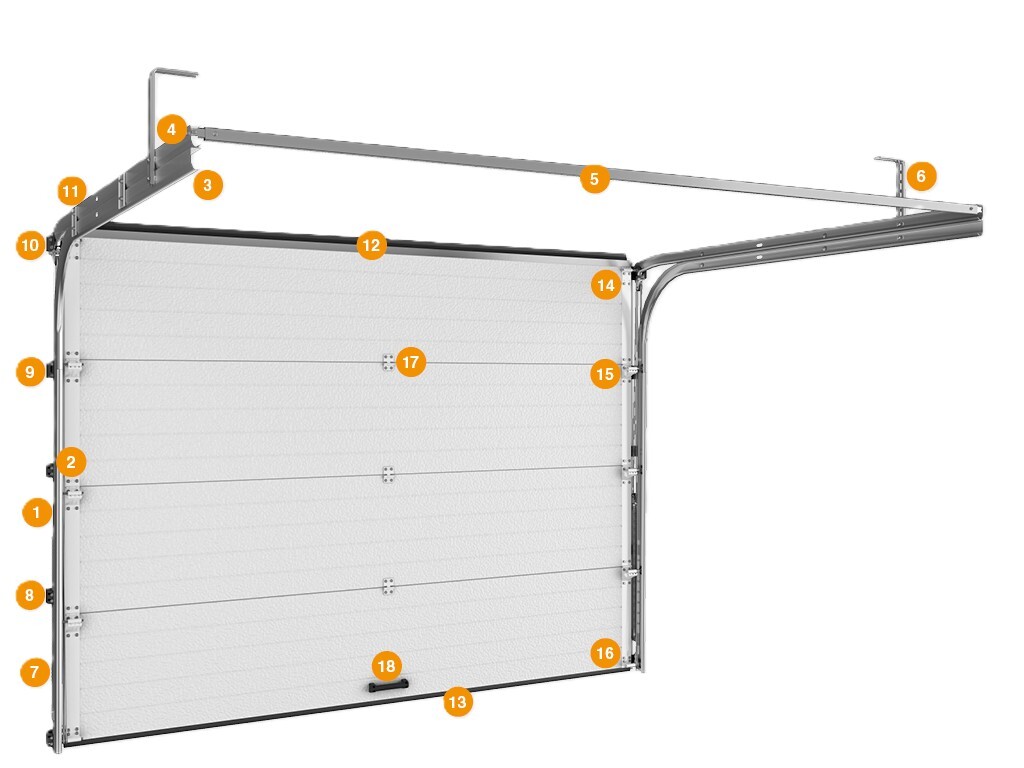

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка

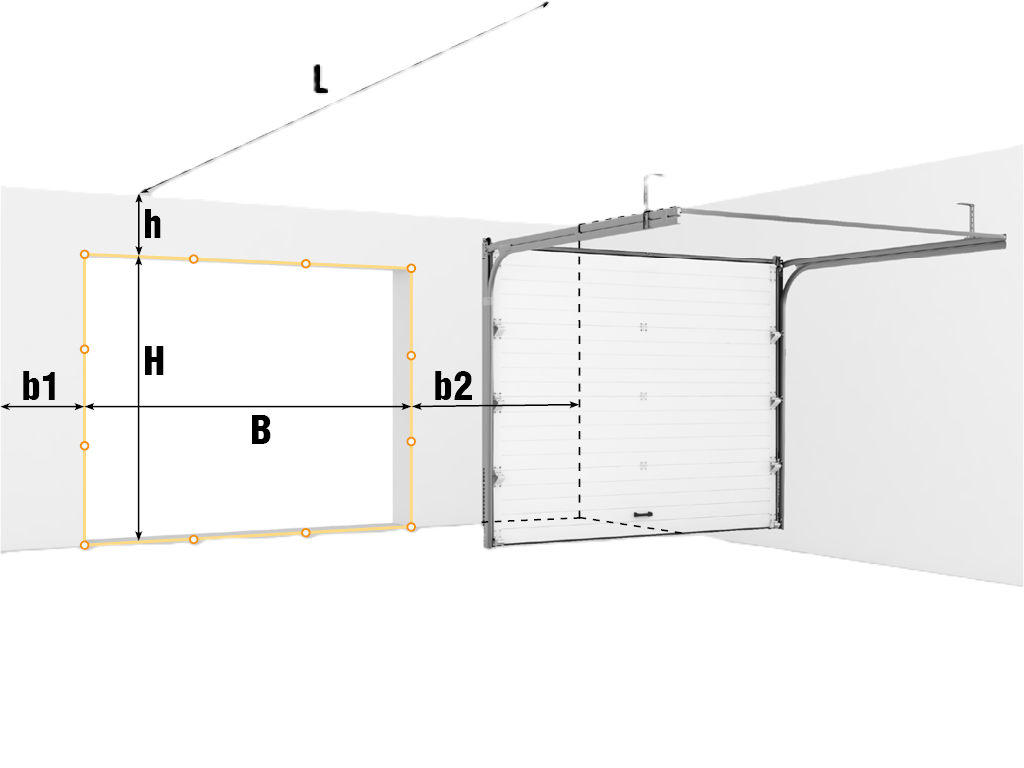

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
