Гаражные секционные ворота DoorHan из стальных сэндвич-панелей с пружинами растяжения RSD01BIW

DoorHan

Описание:
Секционные ворота RSD01BIW предназначены для перекрытия въездных проемов в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

Зона применения

Приемущества

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей панели

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

Частный сектор: объекты со средней интенсивностью эксплуатации.

Приемущества

• ТЕПЛОЭФФЕКТИВНОСТЬ
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
• РАЗНООБРАЗИЕ ИСПОЛНЕНИЯ
Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнеских решений.
• ПОЛНОСТЬЮ РОССИЙСКОЕ ПРОИЗВОДСТВО
Ворота полностью изготовлены в России на собственных заводах концерна DoorHan с учетом особенностей российских условий эксплуатации.
• СООТВЕТСТВИЕ ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31 174–2017, «Ворота металлические».

Дизайн панелей

Доска (внешняя сторона, стальная и алюминиевая панели)

Горизонтальная полоса (внешняя сторона, стальная панель)

Широкая центральная полоса (внешняя сторона, стальная панель)

Филенка (внешняя сторона, стальная панель)

Волна (внешняя сторона, стальная панель)

Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)

Тип поверхности

Под дерево (внешняя сторона, стальная и алюминиевая панели)

Stucco (внутренняя сторона, стальная и алюминиевая панели)

Цвета лицевых поверхностей панели

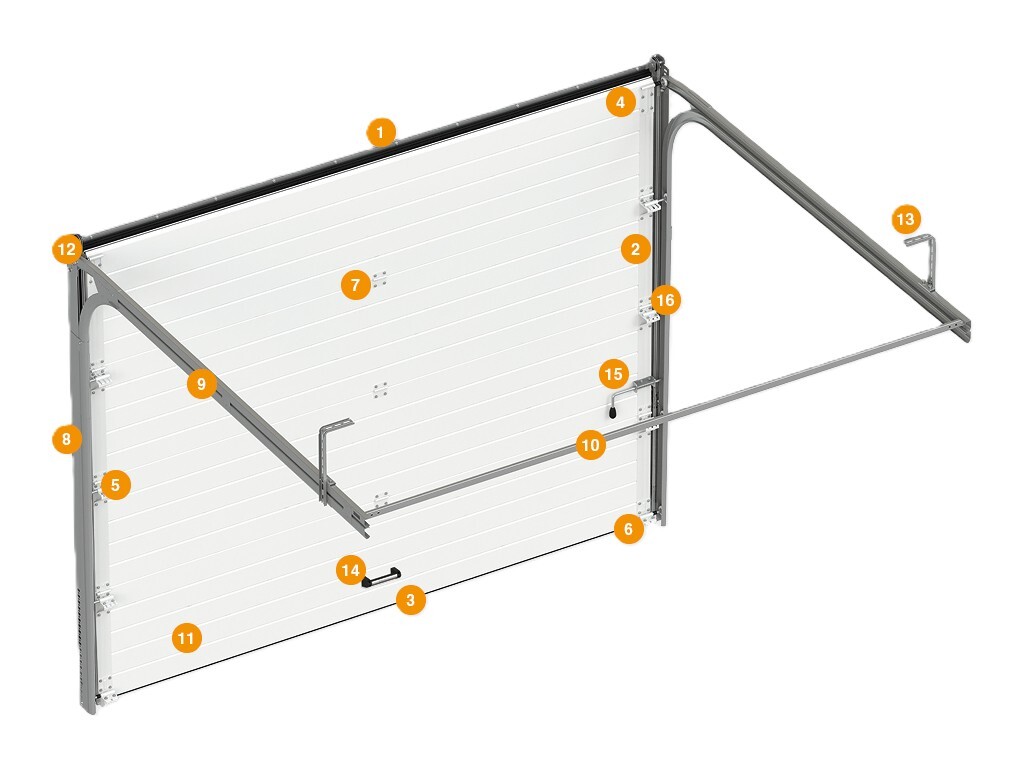

Конструкция

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

Подготовка строительного объекта

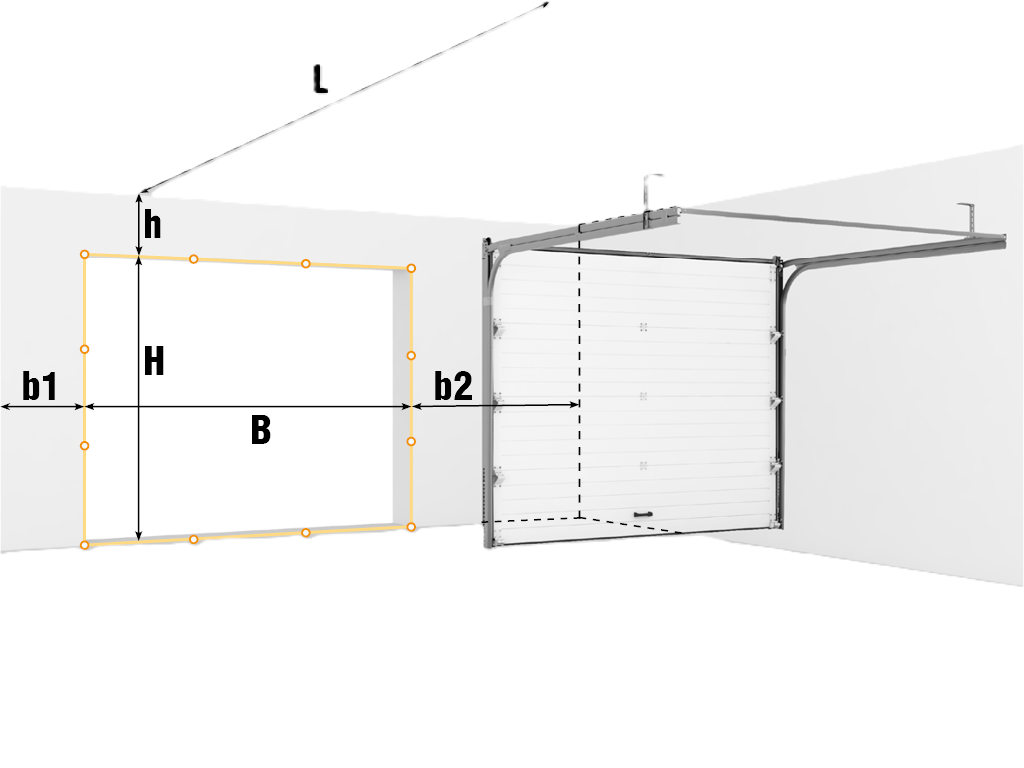

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
