Рольствани для оконных проёмов (энергосберегающие) из пенозаполненного профиля RH41N, RH45N
DoorHan
р.
р.
В корзину
Описание: Используются для защиты оконных проемов от солнечного света и неблагоприятных погодных условий. Устанавливаются на объектах с небольшой ветровой нагрузкой. В конструкциях используется красивый и доступный профиль, чьи теплосберегающие и звукоизоляционные свойства позволяют поддерживать в помещении комфортную атмосферу.
Раздел: Рольставни
Зона применения
Приемущества
Дизайн
Основные цвета

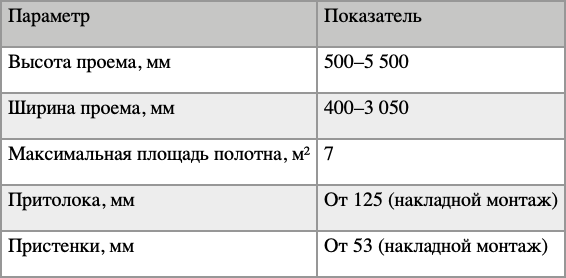

Таблица размеров
Конструкция
Подготовка строительного объекта
Требования и условия
Способы монтажа

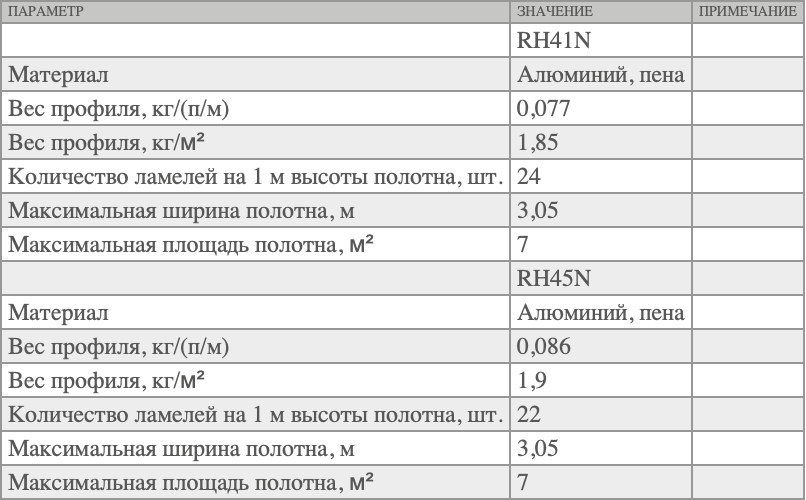

Технические характеристики
Зона применения
• Частные дома и квартиры Обеспечение безопасности, улучшение тепло- и шумоизоляции, повышение комфорта. • Коммерческие здания Защита торговых центров, банков, витрин магазинов, офисных окон и дверей от вандализма и краж.
Приемущества
•ЭНЕРГОСБЕРЕГАЮЩИЕ СВОЙСТВА Низкий коэффициент теплопроводности внутреннего наполнителя роллетного профиля (пены) позволяет эффективно сохранять комфортную температуру внутри помещения, защищая его от ветра, холода или жары. • СТОЙКОЕ ПОКРЫТИЕ ЛАМЕЛЕЙ Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию. • МНОГООБРАЗИЕ ДИЗАЙНЕРСКИХ РЕШЕНИЙ Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль. • ВЫСОКОПРОЧНАЯ КОНСТРУКЦИЯ Усиленный профиль направляющей (со стенкой в 2,5 раза толще, чем у аналогичных классических моделей роллет) надежно удерживает полотно в любых чрезвычайных ситуациях. • ВОЗМОЖНОСТЬ ВЫБОРА СПОСОБА УПРАВЛЕНИЯ Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.
Дизайн

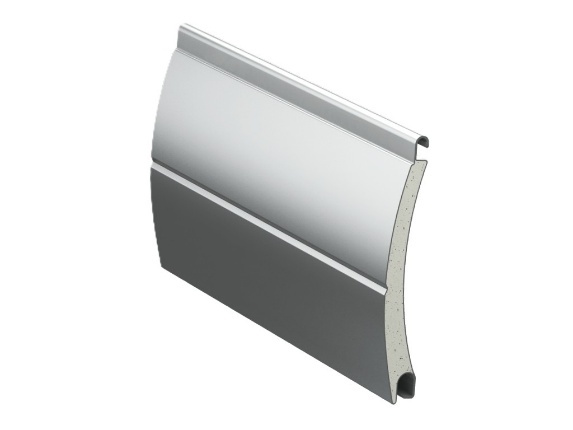

Пенозаполненные профили для оконных рольставен • RH41N
Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5−10 мм в меньшую сторону.
Требования к строительному объекту Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Требования и условия
Требования к строительному объекту Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Условия эксплуатации продукции Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции: 1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan. 2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan. 3. Рольставни должны открываться плавно без рывков и толчков. 4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление. 5. Не прилагайте для открытия рольставен усилие более 100 Н. 6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000×2 000 мм). 7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке. 8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12 453 или 12 604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия. 9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу. 10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам). 11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия. 12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам. 13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию. 14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции. 15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить). 16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены. 17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год. 18. В случае использования рольставен не по назначению или конструкций габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу. 19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
Способы монтажа
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен. Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке. Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
