Промышленные секционные ворота из алюминиевых панорамных панелей с торсионным механизмом серии ISD02
Центр Автоматических Ворот 37
Описание:

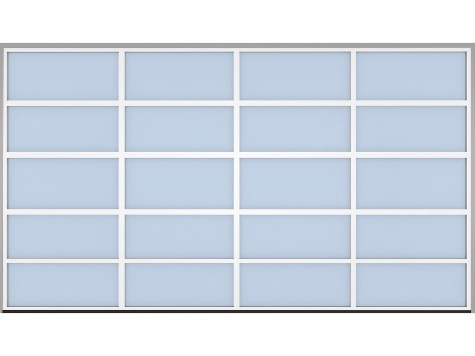

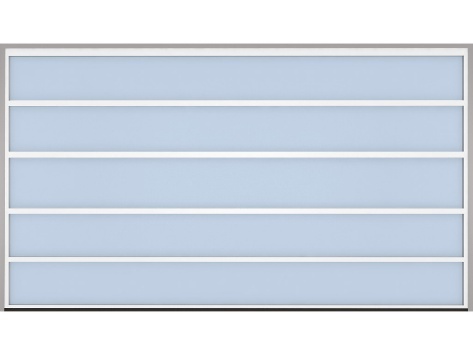

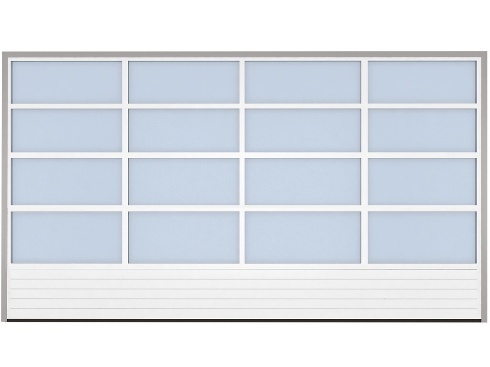

Панорамные секционные ворота серии isd02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Изготовление панорамных панелей из алюминиевых профилей обеспечивает их прочность, а для повышения энергосберегающих и термоизоляционных свойств ворот рекомендуется комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.
Панорамные секционные ворота серии isd02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Изготовление панорамных панелей из алюминиевых профилей обеспечивает их прочность, а для повышения энергосберегающих и термоизоляционных свойств ворот рекомендуется комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.
ПРОМЫШЛЕННОСТЬ
Предприятия, закрытые учреждения, склады, где необходимо надежное и комфортное перекрытие проема
БИЗНЕС
Отели, автосалоны, торговые центры
МУНИЦИПАЛЬНЫЕ УЧРЕЖДЕНИЯ
Больницы, театры, выставочные центры
Предприятия, закрытые учреждения, склады, где необходимо надежное и комфортное перекрытие проема
БИЗНЕС
Отели, автосалоны, торговые центры
МУНИЦИПАЛЬНЫЕ УЧРЕЖДЕНИЯ
Больницы, театры, выставочные центры
• СООТВЕТСТВИЕ ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31 174–2017, «Ворота металлические».
• ТЕПЛОЭФФЕКТИВНОСТЬ
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
• УДАРОПРОЧНОЕ ОСТЕКЛЕНИЕ
Остекление панорамных панелей, не имеющее аналогов на российском рынке, выдерживает удары молотком, ломом, камнем.
• УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.
• БЕЗОПАСНОСТЬ
Ворота оборудованы системами защиты от обрыва троса и обрыва пружины, которые предотвращают падение полотна в нештатных ситуациях.
• НАДЕЖНОСТЬ КОНСТРУКЦИИ
Большой ресурс эксплуатации и запас прочности, отработанная годами конструкция обеспечивают максимальную надежность ворот на протяжении всего срока службы.
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31 174–2017, «Ворота металлические».
• ТЕПЛОЭФФЕКТИВНОСТЬ
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
• УДАРОПРОЧНОЕ ОСТЕКЛЕНИЕ
Остекление панорамных панелей, не имеющее аналогов на российском рынке, выдерживает удары молотком, ломом, камнем.
• УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.
• БЕЗОПАСНОСТЬ
Ворота оборудованы системами защиты от обрыва троса и обрыва пружины, которые предотвращают падение полотна в нештатных ситуациях.
• НАДЕЖНОСТЬ КОНСТРУКЦИИ
Большой ресурс эксплуатации и запас прочности, отработанная годами конструкция обеспечивают максимальную надежность ворот на протяжении всего срока службы.

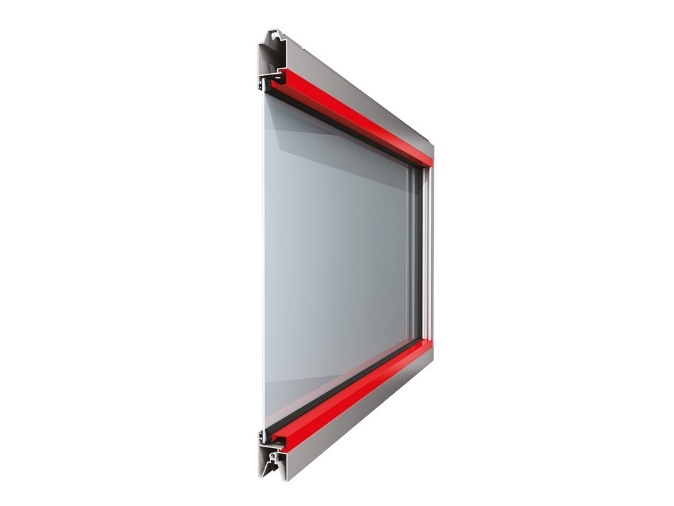

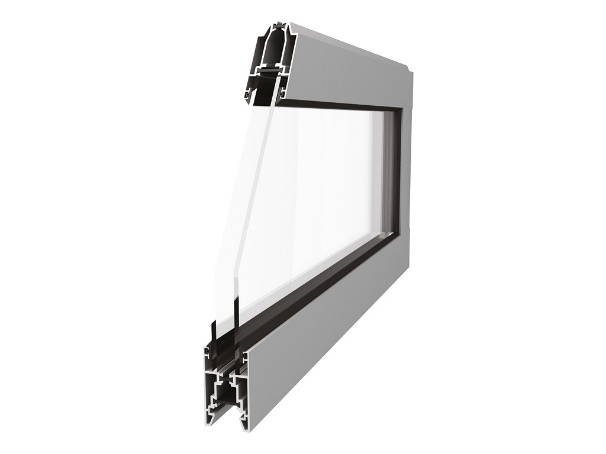

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)
1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Нижний профиль
15. Панорамная панель
16. Нижний уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка с отверстиями для крепления
21. Светопрозрачное ударопрочное заполнение панели
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
