Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом серии ISD01-PARKING (паркинг)

Центр Автоматических Ворот 37

Описание:
Секционные ворота серии isd01-parking (паркинг) совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Зона применения

Приемущества

Дизайн панелей

Цвета лицевых поверхностей

Таблица размеров

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

ПРОМЫШЛЕННОСТЬ
Предприятия, закрытые учреждения, склады, где необходимо надежное и комфортное перекрытие проема
БИЗНЕС
Отели, автосалоны, торговые центры
МУНИЦИПАЛЬНЫЕ УЧРЕЖДЕНИЯ
Больницы, театры, выставочные центры

Приемущества

• ВЫСОКАЯ СКОРОСТЬ ДВИЖЕНИЯ
Высокая скорость открывания полотна ворот обеспечивает минимальное время ожидания при въезде.
• ИНТЕНСИВНАЯ ЭКСПЛУАТАЦИЯ
Большой запас прочности, более 100 000 циклов открывания/закрывания, и высокая интенсивность эксплуатации обеспечены особенностями конструкции и применением современных материалов, устойчивых к воздействию окружающей среды.
• КОРРОЗИОННАЯ СТОЙКОСТЬ
Ворота отличаются повышенной коррозионной стойкостью за счет использования алюминиевых сэндвич-панелей и элементов конструкции из оцинкованной стали, окрашенных порошковым способом.
• ТЕПЛОЭФФЕКТИВНОСТЬ
Высокий уровень теплоэффективности обеспечен применением энергосберегающих сэндвич-панелей с наполнителем из пенополиуретана и системой уплотнителей

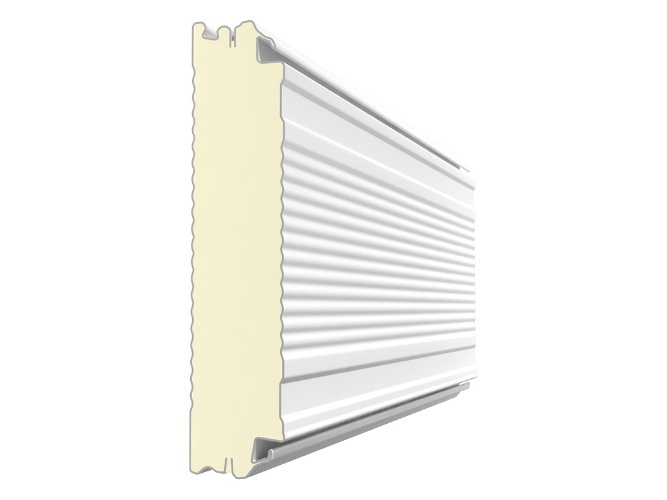

Дизайн панелей

Волна (внутри и снаружи)

Цвета лицевых поверхностей

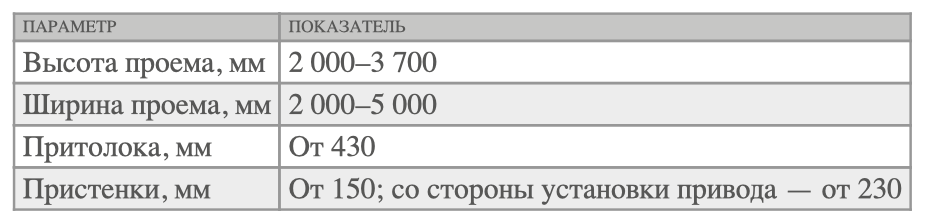

Таблица размеров

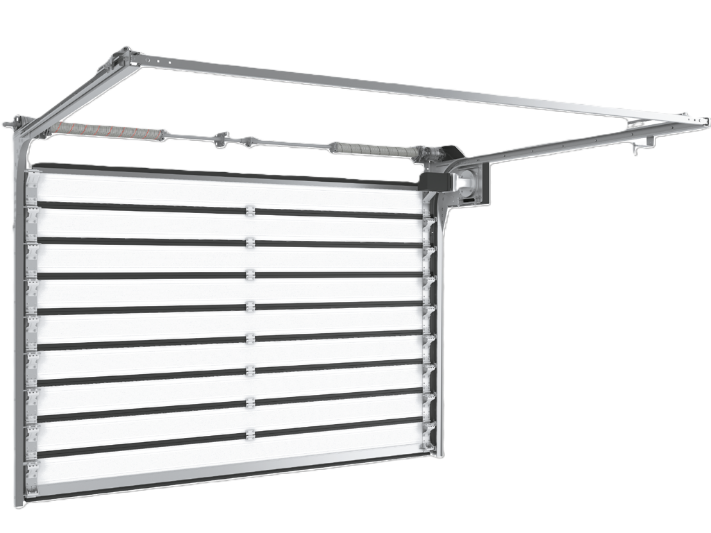

Конструкция

1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Датчик концевого положения
10. Защитный кожух передаточной цепи
11. Кронштейны крепления к потолку
12. Блок управления

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 430 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных секционных ворот серии isd01-parking (паркинг), произведенных концерном DoorHan, на срок 2 года с момента приобретения.
