Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом серии ISD01

Центр Автоматических Ворот 37

Описание:
Промышленные секционные ворота серии isd01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов. Усиленная конструкция ворот обеспечивает бесперебойную эксплуатацию и повышенные прочностные характеристики, а надежная система уплотнителей гарантирует высокую термоизоляцию помещения.

Зона применения

Приемущества

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

ПРОМЫШЛЕННОСТЬ
Предприятия, закрытые учреждения, склады, где необходимо надежное и комфортное перекрытие проема
БИЗНЕС
Отели, автосалоны, торговые центры
МУНИЦИПАЛЬНЫЕ УЧРЕЖДЕНИЯ
Больницы, театры, выставочные центры

Приемущества

• СООТВЕТСТВИЕ ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».
• ТЕПЛОЭФФЕКТИВНОСТЬ
Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
• УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.
• БЕЗОПАСНОСТЬ
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях.
• УВЕЛИЧЕННЫЙ СРОК ЭКСПЛУАТАЦИИ
Отработанная годами конструкция и запас прочности комплектующих гарантируют длительный срок эксплуатации.

Дизайн панелей

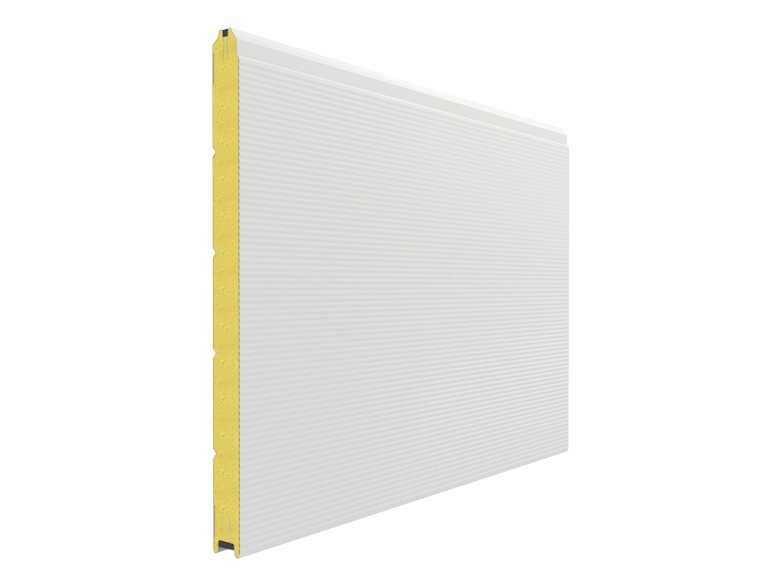

Доска (внешняя сторона, стальная и алюминиевая панели)

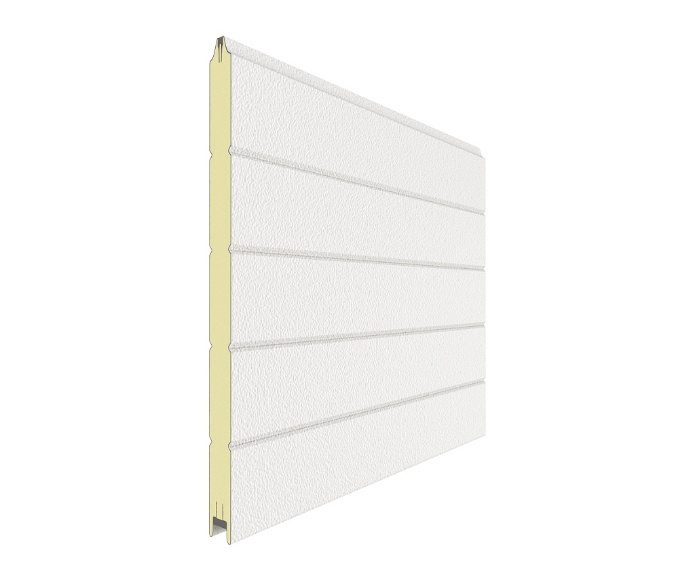

Горизонтальная полоса (внешняя сторона, стальная панель)

Широкая центральная полоса (внешняя сторона, стальная панель)

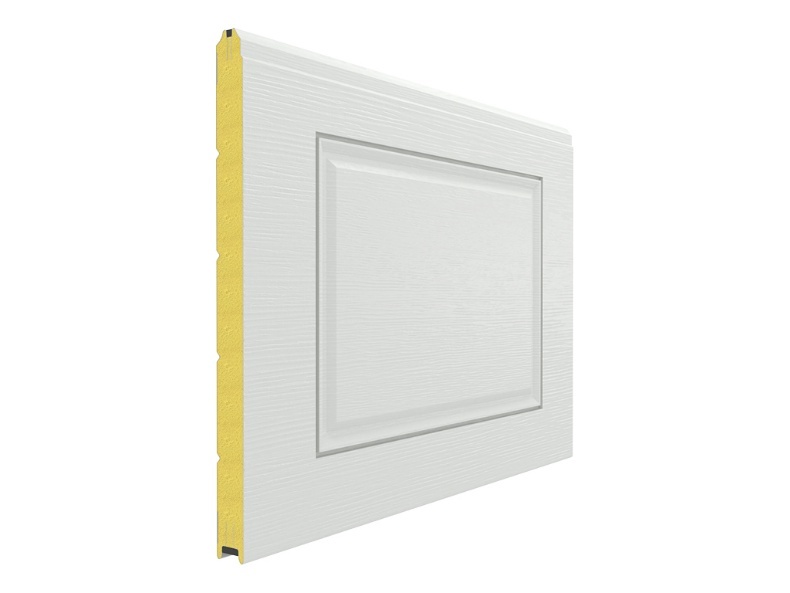

Филенка (внешняя сторона, стальная панель)

Волна (внешняя сторона, стальная панель)

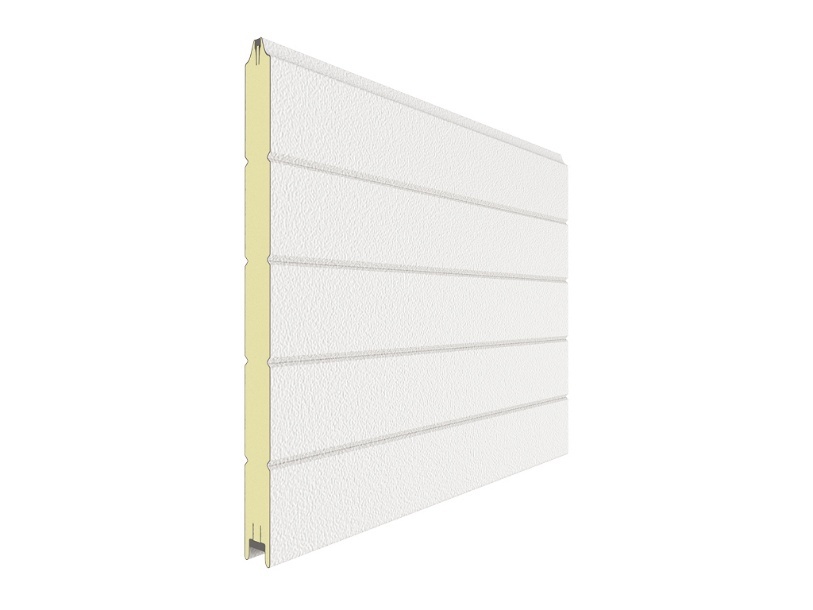

Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)

Тип поверхности

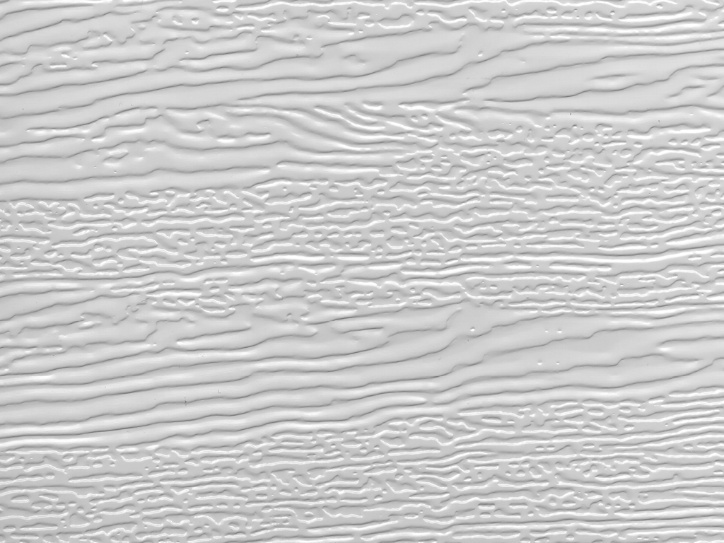

Под дерево (внешняя сторона, стальная и алюминиевая панели)

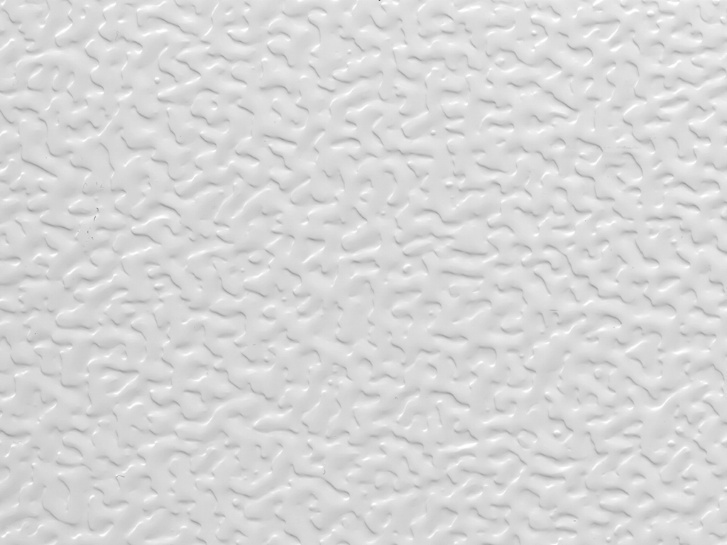

Stucco (внутренняя сторона, стальная и алюминиевая панели)

Цвета лицевых поверхностей

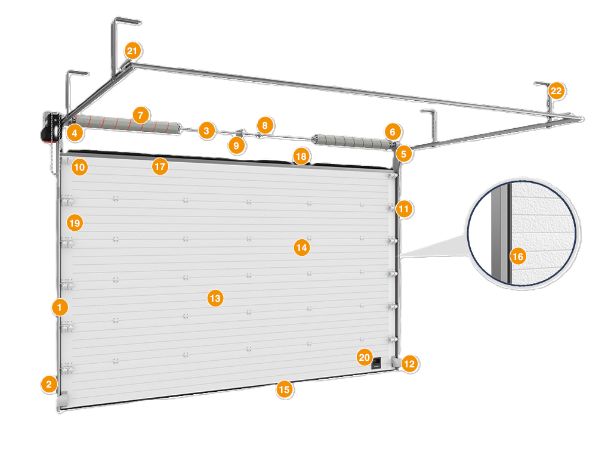

Конструкция

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Устройство защиты от разрыва троса
13. Сэндвич-панель
14. Внутренняя петля
15. Нижний профиль и уплотнитель
16. Уплотнитель боковой
17. Верхний профиль
18. Верхний уплотнитель
19. Боковая крышка для панелей с отверстиями для крепления
20. Ручка «ступенька»
21. Пружинный амортизатор
22. Кронштейн крепления к потолку

Подготовка строительного объекта

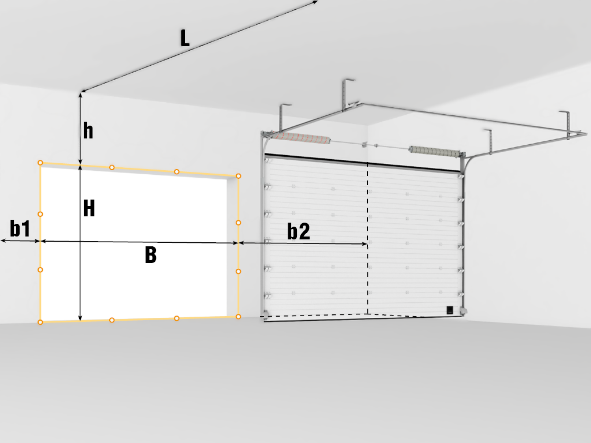

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
