Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом серии ISD THERMALPRO (термостойкие)

Центр Автоматических Ворот 37

Описание:
Секционные ворота серии isd thermalpro (термостойкие) устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя пространства с большими перепадами температур, они позволяют поддерживать созданный в помещении микроклимат и снижать теплопотери. Такие ворота находят применение на производственных предприятиях пищевой промышленности, в складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.

Зона применения

Приемущества

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей

Таблица размеров

Конструкция

Подготовка строительного объекта

Гарантийные обязательства

Зона применения

ПРОМЫШЛЕННОСТЬ
Объекты с холодильными и морозильными установками; объекты, расположенные в регионах с экстремально низкими температурами

Приемущества

• СООТВЕТСТВИЕ ГОСТ
Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31 174–2017, «Ворота металлические».
• ТЕПЛОЭФФЕКТИВНОСТЬ
Лучший коэффициент теплоизоляции на рынке — панель толщиной 80 мм, отсутствие мостика холода, профили с терморазрывом, надежная герметизация полотна по всему периметру.
• НАДЕЖНАЯ СИСТЕМА ОБОГРЕВА
Система обогрева ворот по всему контуру исключает примерзание полотна к проему при эксплуатации в низкотемпературном режиме.
• БЕЗОПАСНОСТЬ
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях.
• УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.

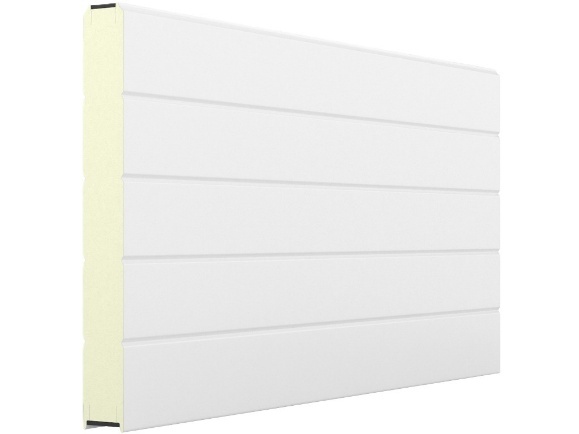

Дизайн панелей

Тип поверхности

Гладкая (внутренняя)

Гладкая (внешняя)

Цвета лицевых поверхностей

RAL 9003 (белый)

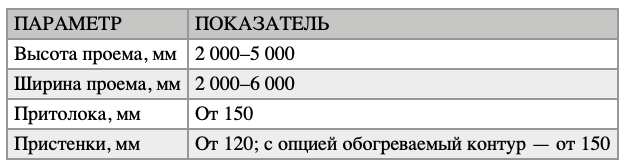

Таблица размеров

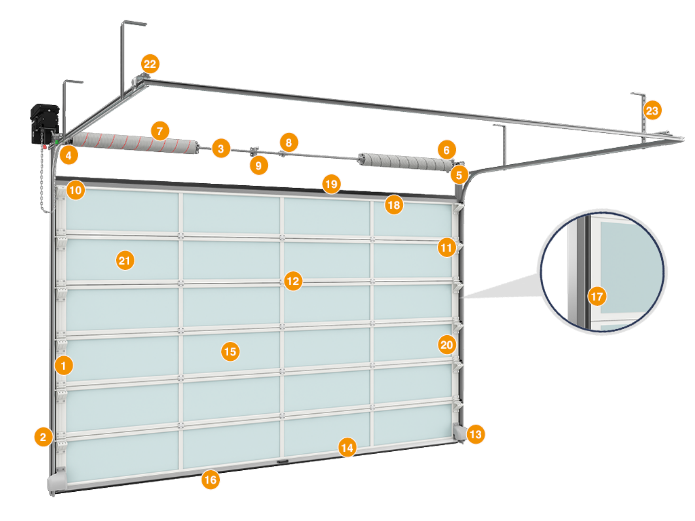

Конструкция

1. Угловая стойка
2. Вертикальная направляющая
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Сэндвич-панель 80 мм
15. Усиливающий дельта-профиль
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль и уплотнитель
19. Боковая крышка усиленная для панелей с отверстиями для крепления
20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)
21. Кронштейны крепления к потолку
22. Пружинный амортизатор
23. Дистанционный С-профиль

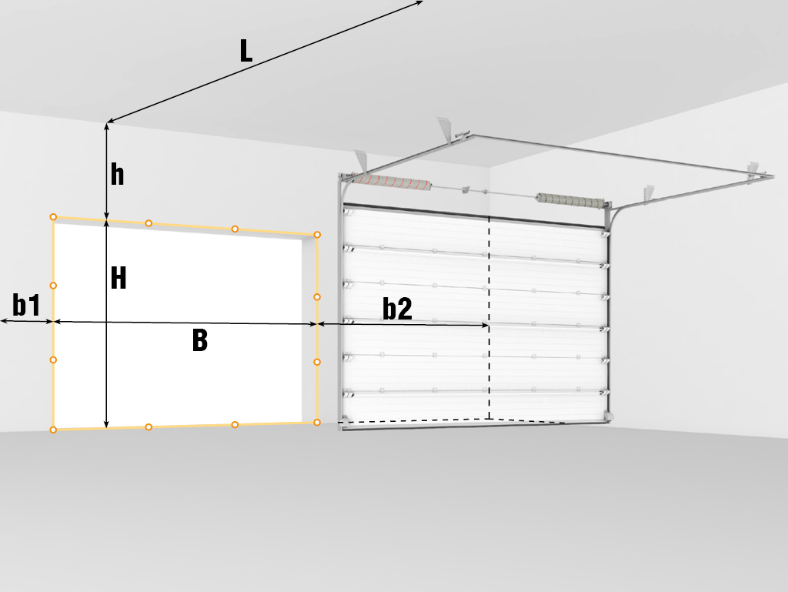

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией «обогреваемый контур» — от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
